Mitutoyo輪廓機用軟體
FORMPAK-1000
產品編號
12AAJ114


除了必要的指令外,其他的圖鈕或視窗可以依使用者需要,自行選擇是否開啓。

量測步驟可從下拉選單中選取使用。



▲指令共有點(10種)、線(16種)、圓(6種)等多種解析的基本要素,配合這些要素的角度、間距、距離等豐富的計算指令、輪廓比對機能、設計值生成機能,也作為標準功能而設計。

可隱藏使用頻率較低的按鍵,只顯示常用圖鈕,並配合客戶的使用習慣將其圖形視窗放大顯示等客制化畫面



圓、線自動計算機能:只要使用圓、線自動配對指令,即可自動算出資料內包含的所有圓、線,不需再按數次指令鍵。

異常點去除機能:計算時可自動排除資料內所含有的異常點,並於圓、線的界限難以判別時,設定計算範圍。

演算結果以文件格式輸出:可將測定圖形的資料以點列資料的方式輸出至文件檔案(csv、txt或CAD檔案(DXF、IGES格式),並能複製到剪貼簿輸出

能夠活用於市售的文書處理軟體、統計處理軟體,以及與未安裝專用解析軟體的電腦做檔案共享,並進階作CAD的逆向工程。



設計資料可從CAD檔案(DXF、IGES格式檔案)或文件資料產生。

測定資料可轉成設計資料

▲可在工件使用(試驗)前就先予以測定並儲存成設計資料,在工件使用(試驗)後便可呼出之前儲存的資料,以比對出磨耗狀況。

▲可以從CSV格式的文件檔案建立非球面鏡片的設計資料,也可以輸入旋轉的對稱多項是非球面公式(最多20階)。





內建輪廓比對機能:內建能讓設計資料與測定資料在座標中最適合的位置上移動的最佳化機能。




輪廓比對結果範例   輪廓比對結果數值輸出範例

比對結果不僅可用視覺化的圖形顯示,還可顯示各座標上的誤差量或誤差量展開,或以文件檔案的方式輸出,應用於加工機的回餽資料等。



矩形中指定螺絲節距範圍實例

簡單間距計算機能:在進行螺絲的節距、圓與圓的間隔(中心點的間距)等多個同形狀的間距解析時,只要簡單地操作滑鼠就能指定範圍,可輕鬆、有效率地進行解析。

資料合成:處理測定物的外觀形狀時,可分割多處作測定並將測定資料合成為一個圖形來作解析。



             測定點/最佳化參照資料/最佳化/基準座標系/測定座標系
測定點列的最佳化:可使測定點在座標系中依事先登錄的參照資料排列。使用此機能即可排除自動解析時工作安排不完整所造成的影響。

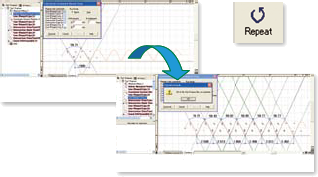

重覆設定計算指令:當同一種形狀有固定間距時,只要解析其中一個間距就可用指令統一進行解析。


資料重疊指令:能將特徵點檢出,並將兩項資料重疊。可操作滑鼠用拖曳方式自由地移動測定點列。


測定結果、條件、圖形、註解、圓、線、箭頭等,可自由編排使用於『測定結果報告』並列印輸出。


可貼上點陣圖格式檔案,能列印輸出工件外觀圖像或公司商標。
未完成列印編排的檔案可先儲存,等同樣測定的需求出現時,可再重新開啓使用。



搭配線上支援可隨時閱覽。能依照目次別和關鍵字搜尋,並設置狀況保存支援鍵,按下即可顯示支援的選單和視窗。





備有可配合用途的各種模式,如只測定一次可用單人模式、程式編輯作成,同一項工作需要多次測定時,則使用教學模式。
