表面粗度儀主機
SJ-310系列
產品編號
178 series



標準驅動部

產品編號
0.75mN 4mN
公制
178-570-01 178-570-02
公英制
178-571-01 178-571-02

伸縮驅動部

產品編號
0.75mN 4mN
公制
178-572-01 178-572-02
公英制
178-573-01 178-573-02

橫向驅動部

產品編號
0.75mN 4mN
公制
178-574-01 178-574-02
公英制
178-575-01 178-575-02



回頁首 產品規格 產品尺寸

特色

5.7"大型彩色LCD螢幕,可以同時顯示多項訊息,方便學習、使用。

觸控面板,讓操作者更容易完成設定。

符合JIS(JIS-B0601-2001、JIS-B0601-1994、JISB0601-1982)、VDA、ISO-1997、ANSI多項粗度規格。

只須4小時就可以完成充電。



可置入micro-SD記憶卡,增加儲存空間。

並經由輸出界面,實現各種擴充目的。





我司可免費提供三豐原廠的操控軟體,並與EXCEL連線。





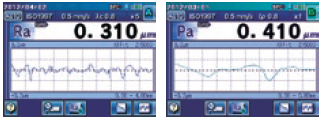

擁有16國語言,可以切換成繁體中文模式(左圖)。





輕鬆切換量測結果、BAC(負荷曲線) / ADC(振幅分布圖)(右圖)。





icon可隨時切換成圖式或文字表示。

說明功能可以解釋各個icon的功能。



簡單呈現出量測條件的全部切換選項。





符合JIS(JIS-B0601-2001、JIS-B0601-1994、JISB0601-1982)、VDA、ISO-1997、ANSI多項粗度規格。





輕鬆地縮放圖形(左圖)、簡單地刪除不需要的資料區段(右圖)。

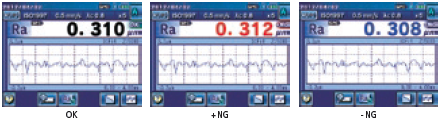

顏色區分合格判定。


以粗度符號的模式顯示量測條件。

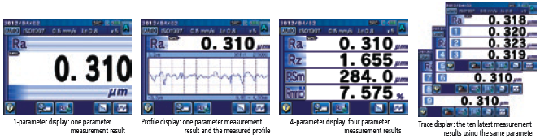

結果顯示有四種不同的方式可供選擇。

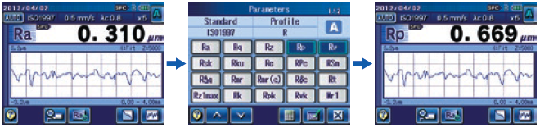

更改粗度規格後,不需重新量測,即可重新計算,得出結果。


單一個量測結果,不需重新計算,即可得到A、B兩種計算結果。

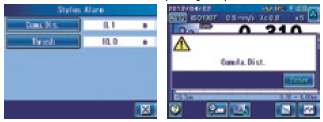

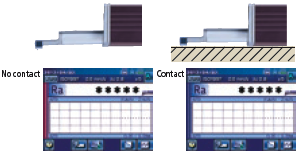

測針告警設計。




管理者可以藉由密碼限制量測條件或其他設定的使用。


測針位置指示器。




現場即時高速、高品質地列印出量測結果、評價曲線、BAC/ADC的全景圖,就像LCD螢幕表示的一樣。


內建SPC功能。

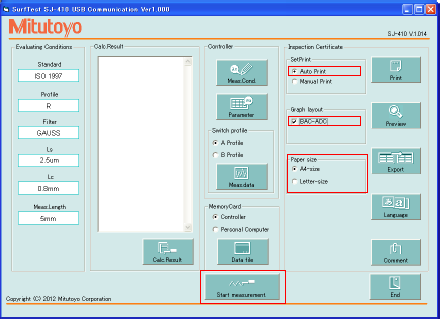

電腦控制軟體的操作畫面。

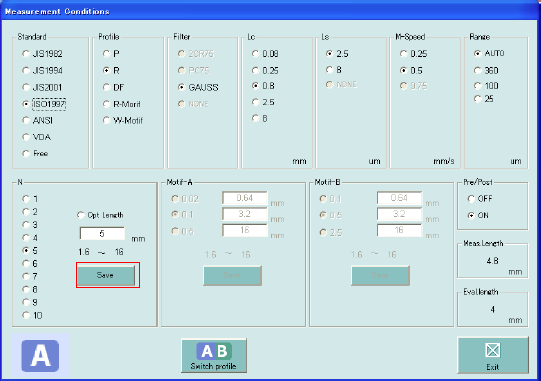

操控制軟體的量測條件設定畫面。

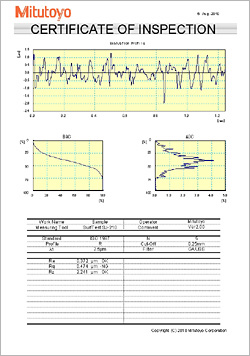

免費電腦控制軟體的結果畫面(可列印)。





進一步的分析可以選購軟體FORMTRACEPAK。





回頁首 產品特色 產品尺寸

規格

一、顯示部

行程範圍
X軸:16mm
Z軸:360(-200 ~ +160)μm
評估剖面
P、R、DF 、R-MOTIF、W-MOTIF
評價參數
Ra、Rc、Ry、Rz、Rq、Rt、Rmax、Rp、Rv、S、R3z、Rsk、Rku、Rpc、Rsm、Rz1max、HSC、RzJIS、Rppi、RΔa、RΔq、Rlr、Rmr、Rmr(c)、Rk、Rpk、Rvk、Mr1、Mr2、λa、λq、L0、Rpm、tp、Htp、R、Rx、AR、Wx、Wte、W、AW、Mr1、Mr2、A1、A2、Vo(可指定)
分析圖形
BAC負荷曲線、ADC振幅分佈圖
粗度規格
JIS'82、JIS'94、JIS'01、ISO'97、ANSI、VDA
顯示範圍
Ra、Rq: 0.01μm ~100μm
數位濾波器
2CR75(相位補償)、PC75、高斯Gaussian
截取長度
λc:0.08、0.25、0.8、2.5、8 mm
λs:2.5μm、8μm
樣本長度(L)
0.08、0.25、0.8 、2.5、8mm
樣 本 數
×1、×2、×3、×4、×5、×6、×7、×8、×9、
×10、×L(0.3~1.6mm, 間隔0.01mm)
解 析 度
0.02 / 360μm
0.006 / 100μm
0.002 / 25μm
結果顯示
單筆參數結果、4筆參數結果、單筆參數併輪廓、
同參數之近10筆結果
列 印 機
熱感紙(列印寬度: 48mm)
列印內容
量測條件、計算結果、合格判定、量測曲線、環境設定、
每一樣本長度之計算結果
統計製程

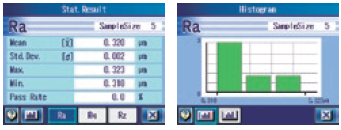

最大值、最小值、16%規則、平均值、
標準偏移(1σ、2σ、3σ)
量測條件
可儲存10種量測條件
顯示螢幕
觸控式LCD螢幕(117.8*88.2mm)
校 正
輸入粗度標準片可自動校正
資料輸出
USB、SPC輸出埠、RS-232C介面
電源供應
AC變壓器/充電電池
充電電池
充電時間:4小時 (無列印時約量測1500次)
自動睡眠
30~600秒內無操作動作
外觀尺寸
198*275*109mm
重 量
1.8kg
二、驅動部

驅動速度
量測:0.25mm/s、0.5mm/s、0.75mm/s
回歸:1mm/s
行程範圍
16mm
三、測頭部

測定方法
差動感應
測定範圍
360μm(-200 ~ +160μm)
測針材質
鑽石
測針半徑
2μm(-01)、5μm(-02)
測定壓力
0.75mN(-01)、4mN(-02)
可測半徑
最大圓40mm
四、標準配件

標準、伸縮機種:

12AAM475
信號線
12AAA217
平面鼻撬
12AAA218
圓柱鼻撬
12AAA216
支持架
12BAK700
校正台
12BAG834
觸控筆
12BAL402
螢幕保護片
270732
列印紙(5捲)
12BAL400
攜帶包
178-601
粗度標準片(3μm)

AC變壓器

操作說明書

快速便覽

保證書
橫向機種:

12AAM475
信號線
12AAE643
點接觸轉接器
12AAE644
V型轉接器
12BAK700
校正台
12BAG834
觸控筆
12BAL402
螢幕保護片
270732
列印紙(5捲)
12BAL400
攜帶包
178-605
粗度標準片(1μm)

AC變壓器

操作說明書

快速便覽

保證書



回頁首 產品特色 產品規格

尺寸

標準驅動部



伸縮驅動部



橫向驅動部



主機

回頁首 產品特色 產品規格 產品尺寸
